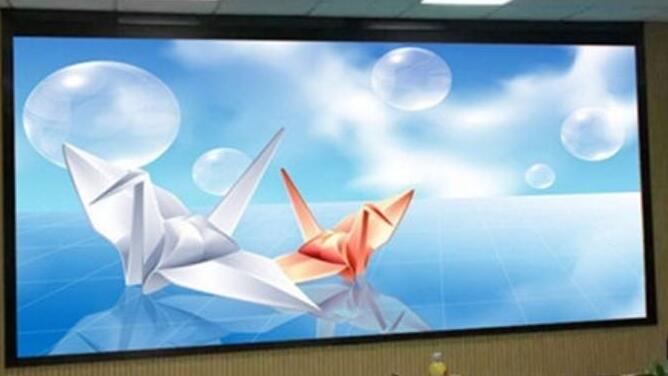

LED顯示屏廣泛應用于工業、交通、商業、廣告、金融、體育、模擬軍事演習、電子景觀等領域。高清LED顯示屏，顯色性好，響應速度快，安裝方便。它已經成為受歡迎的戶外顯示媒體。
本論文介紹了一種8 位并行輸入LED 顯示驅動芯片， 在大屏幕LED 顯示系統中實現了從白到黑的多色彩的256 級灰度顯示， 畫面穩定清晰， 取得了良好的視覺效果。
LED大屏幕系統配置
考慮到LED電氣特性以及機械安裝等實際應用的要求，無論是室內LED電子顯示系統或是室外LED電子顯示屏，在結構上都采用了標準單元塊的形式，即采用16&TImes;16、16&TImes;32、24&TImes;24或32 32個顯示象素?zé)艄軜?gòu)成一個單元塊。每個單元塊形成自己的獨立電子掃描功能、控制功能和存儲功能，并形成獨立的子系統。然后，通過每個標準源和通信驅動組件構建全點陣LED顯示屏的大屏幕電子顯示系統，并添加一定的計算機控制組件。在具有數字分量輸出的多媒體卡或DVI卡和功率存儲器通信驅動器組件之后，形成全點陣LED大屏幕電子顯示系統。
核心部分是led掃描控制芯片，也是本文研究的重點。該芯片為８位并行輸入的ＬＥＤ顯示驅動結構，可驅動１６×８的ＬＥＤ屏體，應用在ＬＥＤ大屏幕上可以通過多片級聯來實現ＬＥＤ大屏幕的顯示。
LED掃描方法及控制芯片的研究
1、研究1中，灰度的掃描方法
對于高灰度 led 大屏幕顯示，灰度分層(灰度掃描)方法是視頻控制器設計的關鍵，因為 led 的亮度與掃描周期中的時間近似成正比，所以灰度級的實現通常由 led 的發光時間與掃描周期的比值控制，即采用調制占空比來實現。
（1）灰度掃描約束公式
將顯示灰度值設為N，因為屏體內灰度1的像素對應的點亮?xí)r間為TD，所以灰度線性調制后灰度I的數據顯示時間為ITD，灰度高的數據顯示時間為（N-l）×TD共同的考慮是在TD中完成一行數據的讀出，而數據的讀取線在TD處被命中用于灰度顯示的屏幕。因為有 n 個灰度系列，幀掃描周期是:
T=n×td×m（1）
屏體顯示效率：η=（N一l）×td×m/T=（N一l）/N（2）
設視頻數據輸人速率為VI,存儲器讀出速率為Vo,由于必須在td內完成存儲單元內一行數據的一次讀出，故有：Vo/Vi＞=h/（td×n）（3），設λ為存儲器讀出與輸人速率的比值，即λ=Vo/Vi,將式代人（3）式中，有：λ＞=h×N×m/（T×n）（4）
為保證圖像的穩定顯示，掃描幀頻必須足夠高，設F＞=F0（即T＜=T0,T0=1/F0），F(xiàn)0為人眼可接受的掃描幀頻（F0＞=60），代入（4）式得：λ＞=h×N×m/（T0×n）（5），代入（1）式得：td=T0/（N×m）（6），式（5）和（6）即為灰度掃描約束公式。
（2）256灰度級全屏掃描
由以上分析可知，高的灰度級數、高掃描幀頻與低的存儲器讀出速率是相互矛盾的。為了獲得較高的灰度級數列，需要提高存儲器的讀取速率或降低幀掃描頻率。 當灰度級數較高時，很難實現三者之間的平衡。解決方案之一是采用大量的并行結構，但隨著掃描頻率的降低，掃描頻率的開銷幾乎增加了一倍，電路的復雜度也隨之增加。另一種方法是犧牲屏幕的顯示效率，得到幀速率和速率的折衷，實踐證明是可行的。
設計中考慮到幀頻與LED顯示屏效率的折中，采用λ=l, td=h/16, 即存儲器讀出速率等于數據輸人速率， 顯示基本時間單位為1/16 倍行周期。灰度掃描通過灰度數據的分時顯示實現，即當計算機屏幕圖像以每像素24位(紅、綠、藍各8位)輸出時，通過對每種顏色的不同位元字節分配不同的顯示時間來實現灰度顯示。比如， 低位（第8 位）對應1/16 行顯示時間， 第7 位對應1/8 行顯示時間， ?, 第2 位對應4 行顯示時間， 高位對應8 行顯示時間。屏幕數據的更新時間為在線周期，對應于低級的更新時間為1行時間，其中顯示1／L6行時間，在剩余的15/16行時間中，由控制電路生成的消隱信號用于消隱，其余位相似。
2、LED掃描控制芯片
通過數據比較后，使用恒定電流源驅動系統本文中，控制單元可被設計為從白色到黑色顯示實現256級灰度。該顯示控制芯片具有與時鐘同步的8 位并行輸入端口， 內含16 個8 位的移位寄存器和16 個8 位的數據鎖存器， 可以對8 位并行數據進行移位并鎖存。控制芯片2的掃描和顯示的圖圖。
當電路開始工作時， 8 位并行數據在移位時鐘脈沖的作用下打入芯片的移位寄存器模塊中， 其內部含有16 個移位寄存器， 故移位16 次后，數據將從該芯片的DOUT0~DOUT7 輸出到下一芯片； 同時將移位所得的16 個8 位數據輸入到鎖存器中鎖存。此時，只要輸出控制信號低，并給出同一行的行選擇信號同時打開輸出，各列就可以開始輸出恒流。同時，8位計數器開始計數灰度時鐘.當計數值等于存儲在所述列中的灰度值時，該列的恒流輸出結束，從而實現相應LED的顯示時間控制，即占空比控制。如果使用10個顯示控制單元來驅動LED顯示屏連接，則可通過并行移動行數據160次來完成行數據的傳輸。
運用VerilogHDL編寫代碼并用Modelsim仿真軟件對該電路代碼進行編譯仿真，
從時序圖我們可以看到在控制面:
enable、rsel、bc_ena、latch等控制端的控制下，可以按照不同的需求來實現對不同灰度和亮度的實現。在灰度控制單元中，數據經過16次脈沖后傳輸?shù)捷敵龆说妮敵龆耍?列或16列輸出可調，通過調整啟用、 bc 和鎖存器的值可以調整輸出數據，從而準確地實現亮度控制功能。
相同的名稱線中的每部分的總傳輸時間等于可以獲得行周期和一個點（行）周期，即，行周期的數量=幀周期/掃描類型的值相同的名稱行的顯示時間，點周期=行周期/（每行點×部件號）。若幀頻為120Hz ,則幀周期為1/120s = 8.33ms，根據掃描方式為1/16可將80行分為5個16行,每行160 列,這樣,行周期即為520.6μs；點周期為650.75ns；點頻為1.54×106Hz。
3結論
LED顯示屏大屏幕視頻控制器中的灰度掃描方法，本文提出了256灰度級掃描時的實現方案，創新點在于并設計了一款從暗到亮的256級灰度顯示的LED顯示控制芯片，在本設計中幀頻可達120Hz,行周期為520.6μs,點周期為650.75ns;點頻為1.54×106Hz.該芯片可以通過多個級聯驅動LED大屏幕，具有良好的應用前景。
